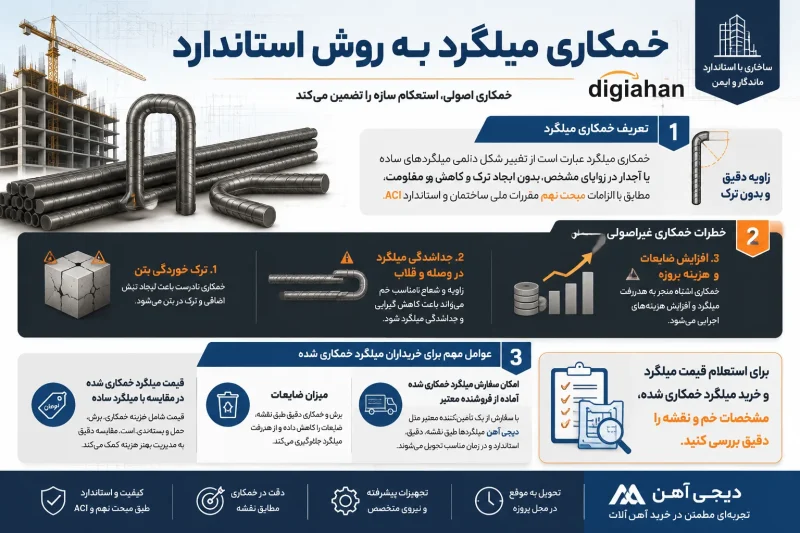

خمکاری میلگرد به روش استاندارد چیست و چرا برای خریداران میلگرد مهم است؟

خمکاری میلگرد به روش استاندارد یعنی تغییر شکل دائم میلگرد ساده یا آجدار در زاویه های مشخص، بدون ایجاد ترک و تضعیف مقطع، طبق ضوابط آیین نامه ای مثل مبحث نهم مقررات ملی و استاندارد  ACI

در عمل، مهندس سازه زاویه و طول خم را در نقشه آرماتوربندی مشخص می کند و کارگاه موظف است دقیق همان مقادیر را روی میلگرد اجرا کند. اگر این کار درست انجام نشود:

• بتن ترک می خورد یا در برش و کشش زودتر از حد انتظار آسیب می بیند
• میلگرد در محل وصله یا قلاب از بتن جدا می شود
• مصرف میلگرد افزایش پیدا می کند و هزینه نهایی پروژه بالا می رود

از نگاه خریدار، خمکاری استاندارد میلگرد مستقیما با موضوعات زیر گره خورده است:

• قیمت میلگرد خم شده در مقایسه با شاخه معمولی
• میزان پرت میلگرد و هزینه اضافی در پروژه
• امکان سفارش میلگرد خمکاری شده آماده از مرکز فروش معتبری مثل دیجی آهن

اگر قصد استعلام قیمت میلگرد یا خرید میلگرد خمکاری شده دارید، آشنایی با اصول خمکاری استاندارد کمک می کند بهتر تصمیم بگیرید و در مذاکره با کارگاه و تامین کننده، دقیق تر صحبت کنید.

جدول مقایسه روش های خمکاری میلگرد

انواع خمکاری میلگرد و کاربرد هرکدام در سازه

میلگردها بسته به نوع استفاده، شکل های مختلفی به خود می گیرند. در هر کدام، رعایت شعاع خم، طول قلاب و زاویه بسیار مهم است.

میلگرد خرک

میلگرد خرک برای ایجاد فاصله ثابت بین مش بالا و پایین در فونداسیون و دال ها استفاده می شود.

نکات مهم در خمکاری میلگرد خرک:

• زاویه های خم باید تیز و شکننده نباشد، شعاع داخلی مناسب رعایت شود
• ارتفاع خرک با ضخامت بتن پوششی تنظیم شود، نه سلیقه ای
• قرار گرفتن مستقیم خرک روی سطح بتن توصیه نمی شود؛ باید در لایه آرماتور قرار بگیرد

قیمت میلگرد خرک به وزن مصرفی، قطر، طول شاخه و هزینه خمکاری بستگی دارد و در زمان استعلام قیمت میلگرد برای فونداسیون، باید این هزینه را هم در نظر بگیرید.

میلگرد خاموت

خاموت میلگردی عرضی است که دور میلگردهای طولی ستون و تیر قرار می گیرد و وظیفه تحمل نیروهای برشی و جلوگیری از کمانش میلگردهای طولی را بر عهده دارد.

ویژگی های اصلی خمکاری خاموت

• معمولا با زاویه ۹۰ یا ۱۳۵ درجه خم می شود
• برای چسبندگی بهتر به بتن، قلاب ۱۳۵ درجه و طول آزاد کافی در انتها در نظر گرفته می شود
• سایزهای رایج: ۸ و ۱۰ میلی متر

قیمت خاموت از سه بخش تشکیل می شود:

• قیمت روز میلگرد پایه
• ضریب پرت و برش
• دستمزد دستگاه خاموت زن یا خمکاری دستی

در پروژه های حجیم، استفاده از دستگاه خاموت زن اتوماتیک هم کیفیت خم را کنترل می کند و هم هزینه تمام شده هر کیلو خاموت را کاهش می دهد.

میلگرد راستا

میلگرد راستا یا سیتکا یک میلگرد طولی با دو انتهای خم شده در زاویه ۹۰ درجه است که برای تقویت کشش بتن در فونداسیون، تیر و دیوار بتنی استفاده می شود.

نکات اجرایی خمکاری میلگرد راستا:

• خم ها باید طبق ضوابط قطر و طول قلاب انجام شود تا در کشش، قلاب از بتن بیرون نزند
• برای میلگردهای با قطر بالاتر از ۱۲ میلی متر بهتر است از دستگاه خم کن استفاده شود
• خمکاری دوباره بخش خم شده، به ویژه در میلگردهای آجدار، توصیه نمی شود

میلگرد سنجاقی

میلگرد سنجاقی، که به قلاب دوخت هم شناخته می شود، برای اتصال بهتر میلگردهای طولی به خاموت و تقویت برش ستون و تیر استفاده می شود.

• جنس: میلگرد آجدار گرید A2
• سایزهای رایج: ۸ و ۱۰ میلی متر
• شکل: قلاب دار در دو انتها شبیه سنجاق

در محاسبات قیمت میلگرد مصرفی ستون، وزن سنجاقی ها و هزینه خمکاری آن ها هم باید لحاظ شود، چون در سازه های چندطبقه تعداد آن ها بالا می رود.

میلگرد ادکا

میلگرد ادکا یا اوتکا برای اتصال تیرچه به تیر و تامین ممان منفی در تکیه گاه ها استفاده می شود. شکل خم آن شبیه گردن اردک است و به همین دلیل این نام روی آن گذاشته شده.

در سقف های تیرچه بلوک:

• ادکا نقش انتقال نیرو از تیرچه به تیر اصلی را بر عهده دارد
• باید طبق نقشه و با طول مهاری مناسب خم شود
• هرگونه سهل انگاری در طول قلاب و زاویه خم می تواند در زلزله تبعات جدی داشته باشد

میلگرد ممان منفی

میلگرد ممان منفی در ناحیه تکیه گاه های تیر و سقف به کار می رود تا گشتاورهای منفی را تحمل کند. این میلگردها معمولا دارای خم هایی هستند که مهار آن ها را در بتن تضمین می کند.

میلگرد رکابی

میلگرد رکابی یک آرماتور U شکل است که دو سر آن قلاب می شود و بین دو شبکه آرماتور قرار می گیرد تا فاصله آن ها نگه داشته شود و شبکه ها در جای خود ثابت بمانند.

خمکاری رکابی باید:

• بدون زاویه تیز و تمرکز تنش انجام شود
• طول قلاب ها طبق جدول استاندارد خم تنظیم شود
• در دیوار برشی و دیوارهای حائل، مطابق نقشه اجرایی رعایت شود
• روش های خمکاری میلگرد: دستی و ماشینی

خمکاری دستی میلگرد

برای میلگردهای تا قطر حدود ۱۲ میلی متر، خمکاری دستی با ابزار ساده انجام می شود:

• میز یا صفحه خمکاری
• آچار خمکاری یا آچار F
• گیره و بندهای نگهدارنده

مراحل کلی:

• اندازه گیری و علامت گذاری محل خم
• فیکس کردن میلگرد روی صفحه خمکاری
• اعمال نیرو با آچار و ایجاد خم با سرعت یکنواخت
• کنترل زاویه و شعاع خم
• اصلاح احتمالی در حدی که به میلگرد آسیب نرسد

این روش برای کارگاه های کوچک یا خمکاری های محدود مناسب است، اما برای حجم بالا یا قطر زیاد، ریسک خطای انسانی و غیراستاندارد شدن خم بالا می رود.

خمکاری میلگرد با دستگاه

برای قطرهای بالاتر، یا تیراژ بالا، دستگاه های خم کن گزینه منطقی تری هستند.

دستگاه خاموت زن

• مناسب تولید انبوه خاموت در سایزهای مختلف
• امکان تنظیم زاویه خم، طول شاخه و ابعاد خاموت
• سرعت بالا و یکنواختی در تولید

دستگاه خم کن پرتابل برقی

• قابل حمل در کارگاه
• کنترل زاویه با تنظیم پیج و دیسک
• مناسب خمکاری انواع میلگرد در محل پروژه

دستگاه خم کن هیدرولیک

• مخصوص قطرهای بالا
• اعمال نیرو با جک هیدرولیک و کنترل شده
• مناسب پروژه های سنگین سازه ای

استفاده از دستگاه علاوه بر دقت بیشتر، امکان ثبت و تکرار تنظیمات را می دهد؛ این موضوع برای استاندارد بودن خمکاری میلگرد در پروژه های بزرگ بسیار مهم است.

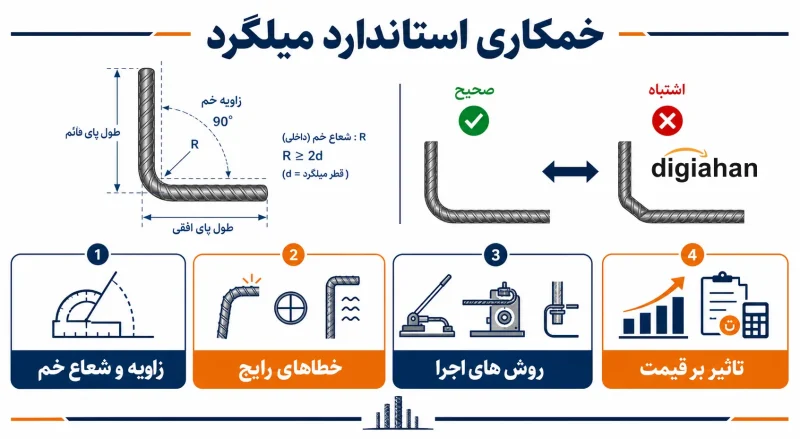

اصول و استانداردهای خمکاری میلگرد (طبق مبحث نهم و ACI)

در خمکاری میلگرد سه پارامتر اصلی باید رعایت شود:

• قطر داخلی خم
• طول مستقیم بعد از خم
• زاویه خم

جدول نمونه استاندارد خم میلگرد طولی

در جدول زیر، چند مقدار رایج بر اساس قطر میلگرد آورده شده است.  Db یعنی قطر میلگرد.

این اعداد کمک می کند هنگام سفارش خمکاری میلگرد، بتوانید صحت کار را کنترل کنید و از خم های تند و غیرایمن جلوگیری شود.

خم ۱ به ۶ میلگرد و کاربرد آن در ستون ها

خم ۱ به ۶ یعنی در ازای هر ۶ سانتی متر ارتفاع، مجاز هستیم ۱ سانتی متر میلگرد را در طول مقطع ستون جابه جا کنیم. این تکنیک دو کاربرد مهم دارد:

تغییر تدریجی ابعاد ستون در ارتفاع

مثال: ستون ۷۰×۷۰ که باید در طبقه بالا به ۶۰×۶۰ برسد. اگر ضخامت سقف ۳۰ سانتی متر باشد:

۳۰ تقسیم بر ۶ = ۵؛ بنابراین هر ضلع می تواند ۵ سانتی متر در طول سقف جمع شود، بدون اینکه خم غیرمجاز ایجاد شود.

وصله میلگردهای طولی ستون

میلگردهای طبقه پایین و بالا با خم ۱ به ۶ به سمت هم حرکت می کنند تا در یک امتداد با هم وصله شوند و خاموت ها روی تمام میلگردها به شکل منظم قرار بگیرند.

نکته: تغییر ابعاد مجاز در هر طرف ستون نباید بیشتر از ۷٫۵ سانتی متر باشد. اگر لازم است ابعاد از ۷۰×۷۰ به ۵۰×۵۰ برسد، دیگر خم ۱ به ۶ پاسخگو نیست و باید از راهکار دیگری استفاده شود.

تاثیر خمکاری استاندارد بر قیمت میلگرد و خرید از دیجی آهن

در زمان استعلام قیمت میلگرد، چند نکته مهم را باید در نظر بگیرید:

خمکاری استاندارد = کاهش پرت

وقتی طول خم و زاویه دقیق طبق جدول اجرا می شود، برش های اضافی و اصلاح های مکرر کمتر می شود و در نتیجه وزن میلگرد مصرفی کاهش پیدا می کند.

هزینه دستمزد خمکاری

قیمت نهایی میلگرد خم کاری شده ترکیبی است از:

• قیمت روز هر کیلو میلگرد
• وزن میلگرد مصرفی برای هر شکل آرماتور (خاموت، خرک، سنجاقی، رکابی و …)
• دستمزد خمکاری یا کارکرد دستگاه

نکات اجرایی مهم در خمکاری استاندارد میلگرد

خمکاری میلگرد، تا حد امکان باید به روش سرد انجام شود. حرارت دهی موضعی بدون تایید ناظر، ریسک کاهش مقاومت را بالا می برد.

در دمای کمتر از حدود ۵- درجه سانتی گراد، خمکاری توصیه نمی شود مگر با تمهیدات خاص.

باز کردن خم و خمکاری مجدد تنها در صورت تایید ناظر و پس از کنترل ترک مجاز است.

خمکاری میلگردی که قسمتی از آن در بتن مدفون شده، بدون دستور ناظر مجاز نیست.

دستگاه خمکاری باید شعاع خم یکنواخت ایجاد کند؛ شکست زاویه ای تند، نقطه ضعف جدی در میلگرد ایجاد می کند.

خمکاری میلگردهای با قطر بالا حتما باید با دستگاه مناسب انجام شود تا کنترل کافی روی کرنش کششی و فشاری وجود داشته باشد.

جمع بندی

خمکاری میلگرد به روش استاندارد یکی از بخش های مهم آرماتوربندی در هر پروژه ساختمانی است، چون اگر زاویه خم، طول قلاب، شعاع داخلی و روش اجرا طبق ضوابط فنی انجام نشود، هم ایمنی سازه تحت تاثیر قرار می گیرد و هم هزینه نهایی پروژه بالا می رود.

به همین دلیل در زمان استعلام قیمت میلگرد و خرید میلگرد از دیجی آهن، باید علاوه بر قیمت روز، به نوع خمکاری، دقت اجرای خاموت، خرک، سنجاقی، ادکا و رکابی، میزان پرت و انتخاب روش دستی یا ماشینی هم توجه شود تا سازه ای دقیق تر، اجرای سریع تر و مصرف میلگرد کنترل شده تری داشته باشید.
