آموزش ۰ تا ۱۰۰ اتصال تیرآهن به ستون بتنی
من سال هاست در بازار آهن آلات کار میکنم و بارها دیده ام که یکی از مهم ترین و حساس ترین بخش های ساخت و ساز، اتصال تیرآهن به ستون بتنی است. این مرحله اگر درست انجام نشود، می‌تواند استحکام و ایمنی کل سازه را تحت تأثیر قرار دهد.
در واقع ترکیب فولاد و بتن فقط کنار هم قرار دادن دو متریال نیست، بلکه نیاز به دقت، محاسبه و اجرای اصولی دارد. در این صفحه از دیجی آهن، قرار است به زبان ساده و خودمانی، تمام زیر و بم اتصال تیرآهن به ستون بتنی از روش‌های رایج مثل صفحه ستونی، بولت‌گذاری و جوشکاری گرفته تا نکات اجرایی مهمی را با هم بررسی کنیم.
چرا یک اتصال درست، اینقدر مهم است؟
اتصال تیر به ستون شاید در ظاهر فقط یک بخش کوچک از اسکلت فلزی به نظر برسد، اما در واقع اهمیت زیادی دارد. چون این نقطه، جایی است که فولادِ انعطاف‌پذیر و بتنِ محکم به هم می‌رسند و باید تمام بار تیرها، مثل وزن سقف و بارهای زنده، از طریق همین اتصال به ستون و فونداسیون منتقل شود.
اگر این کار درست انجام نشود، تنش‌های اضافی در بخش‌های دیگر سازه به وجود می‌آید و می‌تواند خطرساز باشد. در زمان زلزله یا بادهای شدید، اولین جایی که تحت فشار قرار می‌گیرد همین اتصالات هستند. برای همین یک اتصال درست و اصولی می‌تواند جلوی آسیب‌های سنگین یا حتی فروپاشی ساختمان را بگیرد و امنیت جان و مال ساکنین را تضمین کند..
(ما در مقاله میلگرد گذاری فونداسیون چگونه انجام می شود؟ به طورکامل درباره این موضوع توضیح داده ایم.)
مقایسه ۳ روش اصلی اتصال تیرآهن به ستون بتنی
برای اتصال تیرآهن به ستون بتنی، روش‌های مختلفی وجود دارد که هر کدام بسته به شرایط پروژه، میزان بار، محدودیت‌های اجرایی و بودجه انتخاب می‌شوند. در جدول زیر، سه روش اصلی را به طور خلاصه با هم مقایسه کرده ایم تا یک دید کلی به دست آورید.
| ویژگی | اتصال با صفحه اتصال | اتصال با کاشت بولت | اتصال با میلگرد انتظار |
| زمان اجرا | قبل از بتن‌ریزی ستون | بعد از بتن‌ریزی ستون | قبل از بتن‌ریزی ستون |
| کاربرد اصلی | سازه های جدید، بارهای سنگین | پروژه های مقاوم‌سازی، تغییر نقشه | اتصال تیرهای سبک، راه پله |
| مقاومت | بسیار بالا (اگر دقیق اجرا شود) | بالا (وابسته به نوع و اجرای کاشت) | متوسط تا بالا |
| پیچیدگی اجرا | متوسط (نیاز به دقت در نصب بولت) | بالا (نیاز به اپراتور ماهر) | بالا (نیاز به دقت در جایگذاری) |
| هزینه | متوسط | بالا | متوسط |
| انعطاف‌پذیری | کم (محل اتصال از قبل مشخص است) | بالا (محل اتصال قابل تغییر است) | کم (محل اتصال ثابت است) |
اتصال با صفحه اتصال
این روش، استاندارد طلایی در ساخت‌وسازهای جدید است. ایده اصلی ساده است! یک صفحه فولادی (بیس پلیت) به وسیله بولت هایی که از قبل در بتن ستون کار گذاشته شده اند، به ستون متصل می‌شود و سپس تیرآهن به این صفحه جوش داده یا پیچ می‌شود.

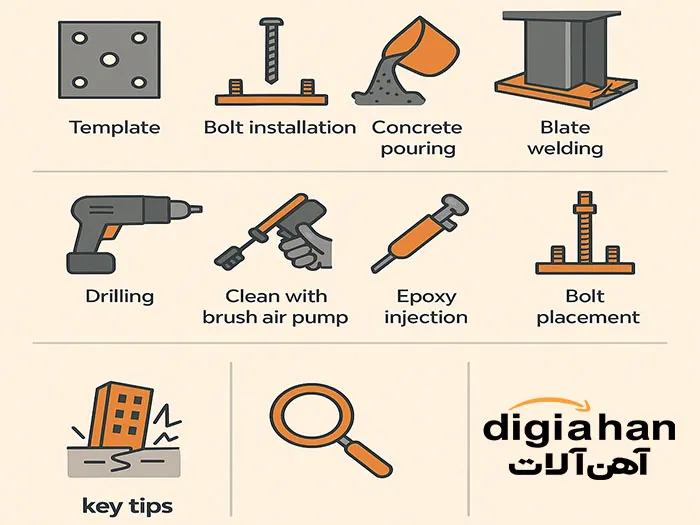

آموزش گام به گام اجرای اتصال با صفحه اتصال
وقتی می‌خواهی تیرآهن را روی ستون بتنی نصب کنی، دقت در این کار خیلی مهم است. فقط یک میلی‌متر خطا می‌تواند موقع نصب دردسر بزرگی درست کند.
اول از همه باید شابلون بسازی. مهندس مشخصات صفحه اتصال و بولت ها را تعیین می‌کند، بعد تو با ورق نازک فلزی یا تخته سه‌لایه یک شابلون می‌سازی که جای سوراخ بولت ها دقیقاً مثل صفحه باشد. این شابلون راهنمای اصلی‌ات برای اجرای دقیق اتصال است.
در مرحله بعد باید آرماتوربندی و نصب بولت ها را انجام دهی. بعد از اینکه شبکه آرماتور ستون تکمیل شد، شابلون را در ارتفاع و تراز درست روی قالب ستون نصب کن. بولت ها را از سوراخ‌های شابلون رد کن و انتهای خم‌شده‌شان را با سیم آرماتور به شبکه ببند تا موقع بتن‌ریزی جا‌به‌جا نشوند.
(پیشنهاد میکنم برای اینکه دید بهتری پیدا کنید! حتما مقاله لیستوفر میلگرد آرماتور چیست و چگونه گرفته می شود؟ را یک نگاه بندازید.)
حالا نوبت بتن‌ریزی است؛ حتماً از ویبراتور استفاده کن تا بتن اطراف بولت ها کاملاً فشرده شود. بعد از گیرش اولیه بتن، شابلون را باز کن و سطح کار را تمیز نگه‌دار.

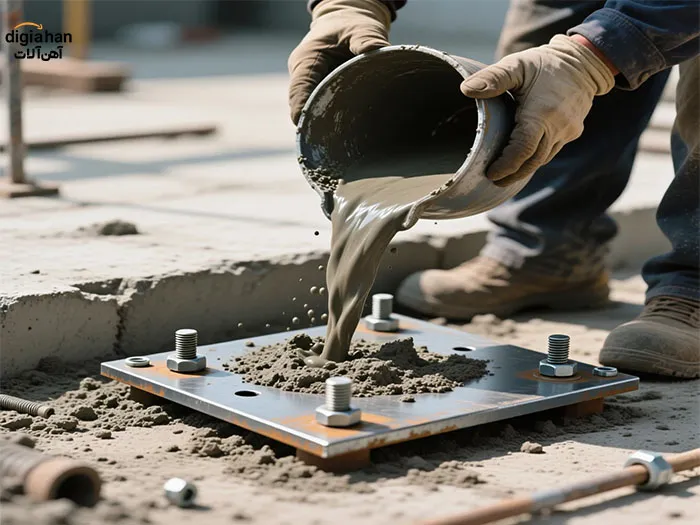

در آخر، صفحه اتصال را روی بولت ها بگذار، مهره ها را ببند و تراز را دقیق تنظیم کن. زیر صفحه فضای خالی را با گروت پر کن؛ گروت ملات روانی است که جای سیمان معمولی را می‌گیرد و امکان انتقال بهتر بار را فراهم می‌کند.

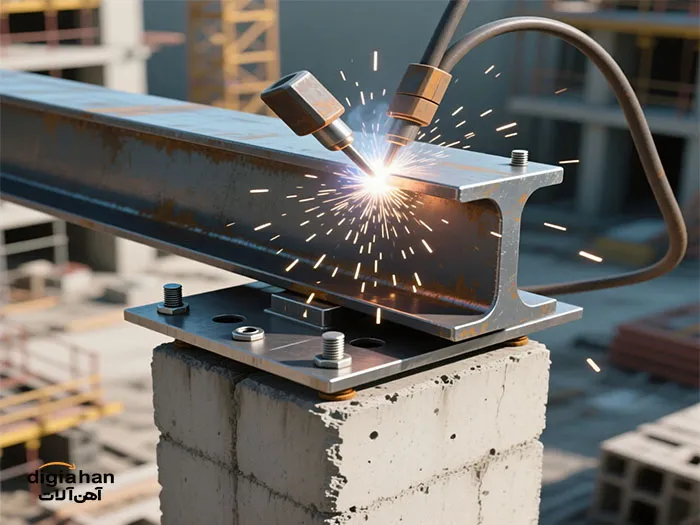

بعد از سخت شدن گروت، تیرآهن (مثل تیرآهن ۲۰ فایکو که کیفیت بالایی دارد) را روی صفحه بگذار و جوشکاری را طبق نقشه اجرایی انجام بده.
نتیجه نهایی، یک اتصال محکم، استاندارد و قابل اعتماد است،کاری حرفه ای که اگر با دقت انجام شود، خیال همه را از استحکام سازه راحت می‌کند.
- مزایا: مقاومت و صلبیت بسیار بالا، یک اتصال مهندسی و استاندارد، قابلیت تحمل بارهای سنگین و لرزه ای.
- معایب: نیاز به دقت بسیار بالا در اجرا، عدم امکان تغییر مکان اتصال پس از بتن‌ریزی، زمان‌بر بودن فرایند.
اتصال با کاشت بولت

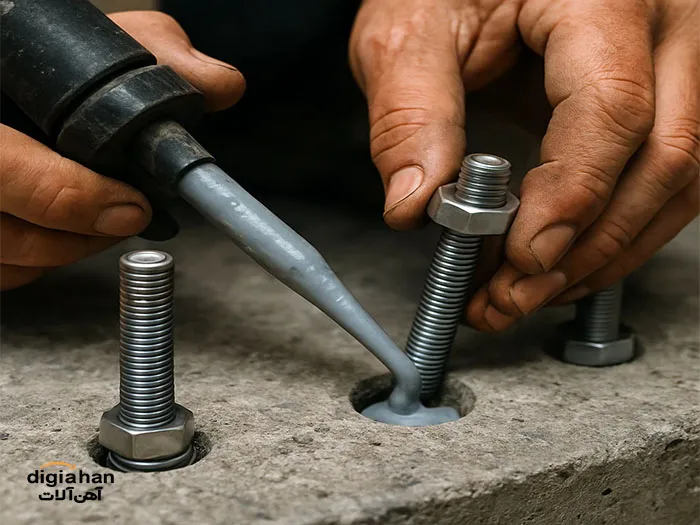

تصور کنید یک ساختمان قدیمی دارید و می‌خواهید یک تیر جدید به ستون‌های موجود اضافه کنید. اینجا دیگر نمی‌توانید به گذشته برگردید و بولت کار بگذارید! اینجاست که روش کاشت بولت به کمک می‌آید. در این روش، ستون بتنی را در نقاط مشخص سوراخ کرده و بولت ها را با استفاده از مواد شیمیایی یا مکانیکی در جای خود محکم می‌کنیم.
کاشت بولت شیمیایی یا مکانیکی؟
این سوالی است که خیلی‌ها می‌پرسند. انتخاب بین این دو به نوع بار، شرایط محیطی و بودجه شما بستگی دارد.
| ویژگی | کاشت بولت شیمیایی (با چسب اپوکسی) | کاشت بولت مکانیکی (انکربولت) |
| مکانیسم عملکرد | ایجاد پیوند مولکولی بین رزین، بولت و بتن | انبساط یک غلاف فلزی در داخل سوراخ |
| ظرفیت باربری | بسیار بالا، مناسب بارهای دینامیکی و لرزه ای | خوب تا متوسط، بیشتر برای بارهای استاتیکی |
| فاصله از لبه | می‌توان در فواصل کمتری از لبه بتن کاشت | نیاز به فاصله بیشتر برای جلوگیری از ترک خوردن |
| حساسیت به اجرا | بسیار بالا (تمیزی سوراخ ضروری است) | متوسط |
| هزینه | بالاتر | پایین‌تر |
| کاربرد پیشنهادی | اتصالات حساس، مقاوم‌سازی لرزه ای، سازه های سنگین | نصب پلیت‌های سبک، ساپورت‌های تأسیساتی |
اشتباهات رایج در کاشت بولت که باید از آن‌ها دوری کنید
تمیز نکردن سوراخ: بزرگترین و پرتکرارترین اشتباه! گرد و غبار داخل سوراخ مانند یک لایه جداکننده عمل کرده و از چسبیدن کامل چسب به بتن جلوگیری می‌کند. حتماً با فرچه سیمی و پمپ باد، داخل سوراخ را کاملاً تمیز کنید.
تزریق ناکافی یا بیش از حد چسب: مقدار چسب باید طبق دستورالعمل سازنده باشد. چسب کم، اتصال ضعیفی ایجاد می‌کند و چسب زیاد، هدررفت هزینه است.
عدم رعایت زمان گیرش: هر چسبی یک زمان گیرش مشخص دارد. قبل از سپری شدن این زمان، به هیچ وجه نباید به بولت بار وارد کرد.
اتصال با میلگردهای انتظار

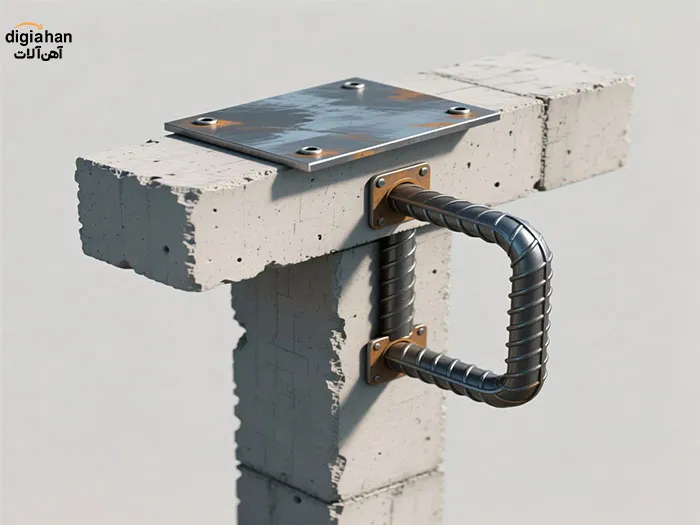

این روش شباهت‌هایی به روش اول دارد، اما به جای بولت، از میلگردهای آجدار استفاده می‌شود. در این حالت، میلگردها را به شکل L یا U خم کرده و قبل از بتن‌ریزی، در ستون قرار می‌دهند. سپس یک صفحه اتصال سوراخ‌دار روی این میلگردها قرار گرفته و تیرآهن به آن جوش داده می‌شود.
این روش بیشتر برای اتصال تیرهای سبک‌تر (مانند تیرهای راه پله) یا در شرایطی که نیاز به یک اتصال صلب و یکپارچه باشد، استفاده می‌شود. اجرای آن نیز نیازمند دقت بالایی در جایگذاری میلگردها است.
تحلیل اتصال در مناطق لرزه‌خیز
در مناطقی که خطر زلزله وجود دارد (مانند بیشتر نقاط ایران)، اتصالات فقط نباید قوی باشند؛ بلکه باید شکل‌پذیر هم باشند. یعنی در برابر نیروهای زلزله، بتوانند کمی تغییرشکل دهند بدون اینکه بشکنند.
اتصالات پیچی
اگر تیرآهن به جای جوش، با پیچ و مهره های مقاومت بالا به صفحه اتصال وصل شود، می‌تواند رفتار شکل‌پذیر بهتری از خود نشان دهد. این نوع اتصالات انرژی زلزله را بهتر مستهلک می‌کنند.
طراحی دقیق: در مناطق لرزه‌خیز، طراحی اتصالات باید بر اساس آیین‌نامه های لرزه ای (مانند استاندارد ۲۸۰۰ ایران) و توسط مهندس محاسب با تجربه انجام شود. ضخامت صفحه، تعداد بولت ها و جزئیات جوشکاری همگی متفاوت خواهند بود.
نکات تکمیلی از کارشناس دیجی آهن
به عنوان کسی که سال‌ها با پروژه های مختلف ساختمانی در ارتباط بوده ام، یک اشتباه رایج را زیاد دیده ام: استفاده از چند واشر به جای گروت برای تراز کردن صفحه اتصال! این کار به شدت خطرناک است، زیرا بار را به صورت متمرکز به چند نقطه از بتن منتقل کرده و می‌تواند باعث خرد شدن بتن زیر صفحه شود. همیشه برای پر کردن فضای زیر بیس پلیت از گروت استاندارد استفاده کنید. این یک سرمایه‌گذاری برای ایمنی سازه شماست.
کدام تیرآهن برای پروژه من مناسب است؟
انتخاب تیرآهن مناسب به اندازه اجرای صحیح اتصال، اهمیت دارد. سایز و کارخانه سازنده تیرآهن باید دقیقاً مطابق با نقشه های سازه باشد.
سایز تیرآهن: برای دهانه های معمولی و بارهای متعارف در ساختمان‌های مسکونی، تیرآهن های سایز ۱۶، ۱۸ و ۲۰ بسیار پرکاربرد هستند. به عنوان مثال، تیرآهن ۲۰ یزد به دلیل وزن مناسب و استاندارد بودن، یکی از گزینه های محبوب مهندسان برای تیرهای اصلی است.
کارخانه سازنده: کارخانه های مختلف، تیرآهن هایی با استانداردهای وزنی و کیفی متفاوتی تولید می‌کنند. برندهایی مانند ذوب آهن اصفهان، فایکو و یزد از معتبرترین تولیدکنندگان کشور هستند. برای مثال، تیرآهن ۲۰ فایکو به دلیل دقت ابعادی بالا، گزینه مناسبی برای اتصالات حساس است.
در دیجی آهن، ما به شما کمک می‌کنیم تا بهترین تیرآهن را متناسب با نیاز و بودجه پروژه‌تان انتخاب کنید. شما می‌توانید قیمت روز انواع تیرآهن را در سایت ما مشاهده کرده و با کارشناسان ما برای دریافت مشاوره تخصصی رایگان تماس بگیرید.
سوالات متداول
آیا می‌توان تیرآهن را مستقیماً به ستون بتنی جوش داد؟
خیر، به هیچ وجه! جوشکاری مستقیم به بتن امکان‌پذیر نیست و هیچ مقاومتی ندارد. فولاد باید به یک قطعه واسط فولادی (مانند صفحه اتصال) که به طور ایمن در بتن مهار شده است، متصل شود.
حداقل ضخامت صفحه اتصال چقدر باید باشد؟
ضخامت صفحه اتصال یک عدد ثابت نیست و باید توسط مهندس طراح بر اساس بارهای وارده محاسبه شود. این مقدار می‌تواند از ۱۰ میلی‌متر برای بارهای سبک تا چندین سانتی‌متر برای بارهای سنگین متغیر باشد.
هزینه اجرای کدام روش اتصال کمتر است؟
به طور کلی، اگر پروژه از ابتدا طراحی شود، روش صفحه اتصال (Base Plate) از نظر مجموع هزینه (مصالح و اجرا) معمولاً اقتصادی‌تر از روش کاشت بولت شیمیایی است. کاشت بولت بیشتر یک راه حل برای شرایط خاص و پروژه های مقاوم‌سازی است.
آیا می‌توان از یک نوع تیرآهن برای تمام بخش‌های ساختمان استفاده کرد؟
خیر. هر بخش از سازه (تیر اصلی، فرعی، تیرچه) بارهای متفاوتی را تحمل می‌کند و نیاز به یک تیرآهن با سایز و مشخصات خاص خود دارد. استفاده از یک سایز برای همه بخش‌ها غیراصولی و غیراقتصادی است.
