صفر تا صد ساخت تیر لانه زنبوری
تیر لانه زنبوری یه مدل تیرآهن خاصه که با یه روش هوشمندانه، ارتفاعش رو بیشتر می کنن بدون اینکه وزنش زیاد بشه! این کار باعث میشه مقاومت تیر در برابر خم شدن خیلی بالاتر بره و فضای خالی بین لانه ها برای رد شدن لوله ها و کابل ها هم آماده باشد.
فکر کنید یک تیرآهن استاندارد را برداریم و بدون اینکه حتی یک گرم به وزنش اضافه کنیم، ارتفاعش را ۱.۵ برابر کنیم! این دقیقاً همان آپشن خاص است که در فرآیند ساخت تیر لانه زنبوری اتفاق می‌افتد.
توی این آموزش از دیجی آهن، قدم به قدم همه مراحل رو میگیم و توضیح میدیم چرا این تیر‌ها تو سازه های امروزی خیلی طرفدار پیدا کرده است.
تیر لانه زنبوری چیست و چرا اصلاً آن را می‌سازیم؟
تیر لانه زنبوری نوعی تیرآهن (معمولاً IPE) است که در فرآیند تولید، بخش میانی یا جان تیر به شکل الگوهای خاص برش می‌خورد و سپس دو نیمه آن با جابجایی دقیق دوباره جوش داده می شوند.

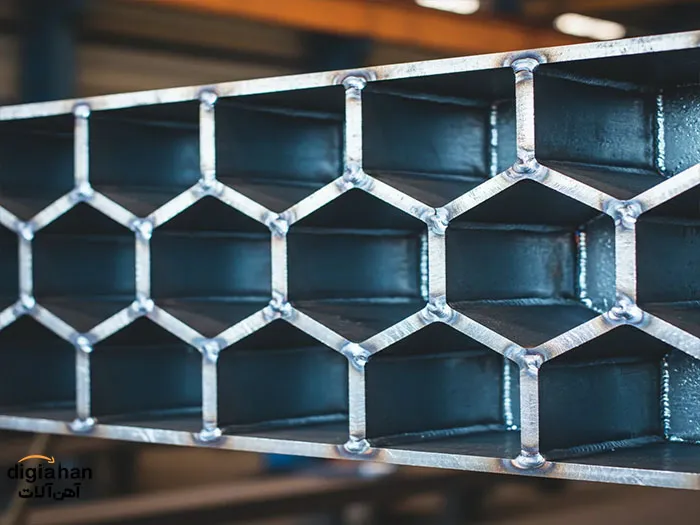

این کار باعث می شود ارتفاع تیر نسبت به قبل بیشتر شود اما وزن آن تغییری نکند. در طول جان تیر حفره های شش ضلعی ایجاد می شود که هم ظاهرش را شبیه لانه زنبور می‌سازد و هم امکان عبور لوله ها و کابل‌ها را فراهم می کند.
اما هدف اصلی از ساخت تیر لانه زنبوری چیست؟
تیر لانه زنبوری به خاطر افزایش ارتفاعش، مقاومت خمشی خیلی بیشتری نسبت به تیرآهن معمولی دارد. این یعنی می تواند بارهای سنگین‌تری را در دهانه های بلند تحمل کند، بدون اینکه زیاد خم شود یا شکلش تغییر کند. یعنی در واقع، با همون وزن قبلی، قدرت تحمل تیر خیلی بالا می‌رود.
علاوه بر این، تیر لانه زنبوری نسبت مقاومت به وزن فوق العاده ای دارد؛ مقاومتش حدود ۵۰٪ بیشتر می شود ولی وزن ثابت می‌ماند، پس سازه سبک تر و خوش قیمت تر می شود.
حفره های شش‌ضلعی روی جان تیر هم مسیر عالی برای عبور لوله ها، کابل ها، کانال تهویه یا سیستم اطفاء حریق ایجاد می کنند و این به معماران کمک می کند ارتفاع کلی طبقات را کمتر کنند و طراحی بهینه تری داشته باشند.
مراحل دقیق ساخت تیر لانه زنبوری
تیر لانه زنبوری توی کارخانه های معتبر اسکلت فلزی ساخته میشه و این کار نیاز به دقت و تجهیزات حرفه ای داره.
- اول، با انتخاب یک تیرآهن استانداردمعمولاً IPE شروع می کنیم، سطح تیر باید از هر نوع زنگ، چربی یا آلودگی پاک بشه تا آماده برش و جوشکاری باشه.

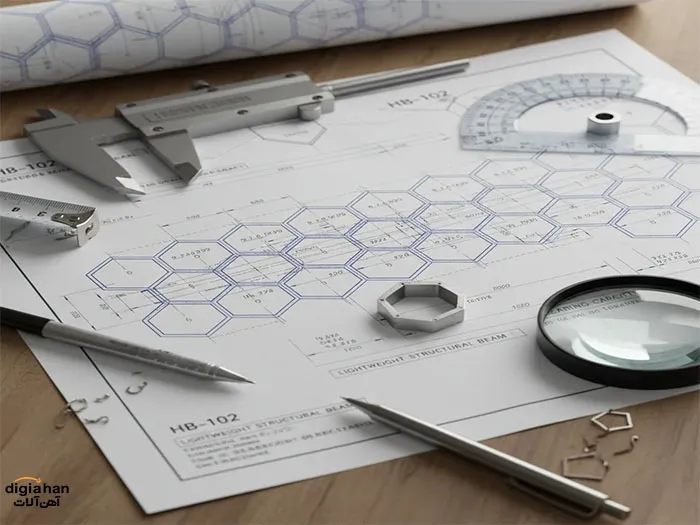

- بعد، الگوی برش روی جان تیر با دقت میلی متری طراحی و خط‌کشی میشه.
- دو الگوی معروف وجود داره: پانیر که خط‌های زیگزاگ با زاویه ۴۵ یا ۶۰ درجه ایجاد می کنه و نتیجه اش حفره های شش‌ضلعی منظم هست، و لتسکاس که خطوط نیم‌دایره ای داره و حفره های گرد یا بیضوی درست می کنه.
- برای دقت بیشتر، از شابلون های فلزی آماده و ابزارهایی مثل گچ حرارتی یا ماژیک های مخصوص استفاده می کنند.
- مرحله بعد، برشکاری دقیق بر اساس الگو هست، این کار معمولاً با برش گرم هواگاز انجام میشه و در کارگاه های پیشرفته ممکنه از برش پلاسما استفاده کنند که سرعت و دقتش بالاتر هست.
- بعد از برش، دو نیمه تیر رو کمی جابه‌جا می کنند تا دندانه های یکی داخل فرورفتگی‌های دیگری قرار بگیره؛ این همون تکنیک مهندسیه که باعث میشه ارتفاع تیر حدود ۱.۵ برابر شوند.
- بعد، جوشکاری کامل در خطوط دندانه ها انجام میشه، معمولاً به روش قوسی زیرپودری برای مقاومت و کیفیت بهتر.
- در آخر، اگر تیر در بخش‌هایی فشار یا برش زیادی تحمل کنه، داخل بعضی حفره ها ورق تقویتی جوش میشه تا از کمانش یا لهیدگی جلوگیری بشود.
جدول مزایا و معایب تیر لانه زنبوری
| مزایا ✅ | معایب ❌ |
| افزایش فوق‌العاده مقاومت خمشی با وزن ثابت | کاهش مقاومت برشی در محل حفره ها |
| صرفه‌جویی در مصرف فولاد و کاهش هزینه نهایی سازه | هزینه ساخت و دستمزد بالاتر به دلیل برشکاری و جوشکاری |
| وزن کمتر کل اسکلت و کاهش بار مرده ساختمان | تمرکز تنش در گوشه های تیز حفره ها (نیاز به طراحی دقیق) |
| فضای ایده ال برای عبور تأسیسات و کاهش ارتفاع طبقات | پیچیدگی بیشتر در محاسبات و طراحی مهندسی |
| ظاهر زیبا و مدرن برای کاربردهای معماری اکسپوز | حساسیت به بارهای دینامیکی و لرزه ای (بدون طراحی ویژه) |
مقایسه تیر لانه زنبوری با تیرآهن معمولی
خیلی ها فکر می کنند تیر لانه زنبوری سبک تر از تیرآهن معمولی است، اما واقعیت اینه که وزن هر دو دقیقاً یکسانه. تفاوت اصلی در طراحی و شکل جان تیر هست که باعث تغییر رفتار سازه ای میشه.
در تیر لانه زنبوری، ارتفاع تیر بیشتره و حفره های شش ضلعی باعث میشن مقاومت خمشی بالاتر بره و مسیر عبور تأسیسات فراهم بشه. اما تیرآهن معمولی جان یک‌تکه و بدون حفره داره، بنابراین انعطاف‌های اجرایی کمتر و مقاومت خمشی نسبت به تیر لانه زنبوری پایین‌تره.
به طور خلاصه، تیر لانه زنبوری برای دهانه های بلند و سازه هایی که نیاز به عبور تأسیسات از داخل تیر دارن، انتخاب بهتر و بهینه‌تریه. در مقابل، تیرآهن معمولی بیشتر برای پروژه هایی که به برش و عبور تأسیسات نیازی ندارند یا دهانه های کوتاه کاربرد داره.
| ویژگی مورد مقایسه | تیرآهن معمولی | تیر لانه زنبوری | تحلیل و توضیح تفاوت |
| فرآیند ساخت | نورد گرم (یکپارچه) | فرآیند ثانویه (برش و جوش) | ساخت تیر لانه زنبوری زمان‌بر و نیازمند نیروی کار ماهرتر است. |
| مقاومت خمشی | خوب | بسیار عالی (حدود ۱.۵ برابر) | مهم‌ترین مزیت لانه زنبوری برای پوشش دهانه های بلند. |
| مقاومت برشی | بسیار خوب | ضعیف (در محل حفره ها) | مهم‌ترین نقطه ضعف لانه زنبوری که نیاز به تقویت دارد. |
| هزینه | هزینه اولیه فولاد | هزینه فولاد + هزینه قابل توجه برش و جوش | از نظر مصرف فولاد اقتصادی‌تر است اما هزینه ساخت بالاتری دارد. |
| کاربرد اصلی | دهانه های کوتاه و متوسط، سازه های عمومی | دهانه های بلند، سوله ها، پارکینگ‌ها | هرجا نیاز به فضای باز و بدون ستون باشد، لانه زنبوری می‌درخشد. |
| عبور تأسیسات | دشوار (از زیر تیر) | بسیار آسان (از داخل حفره ها) | یک مزیت بزرگ معماری که باعث صرفه‌جویی در فضای ساختمان می شود. |
| طراحی مهندسی | ساده و استاندارد | پیچیده و نیازمند تحلیل دقیق | طراحی لانه زنبوری نیازمند کنترل کمانش جان و تنش در اطراف حفره هاست. |

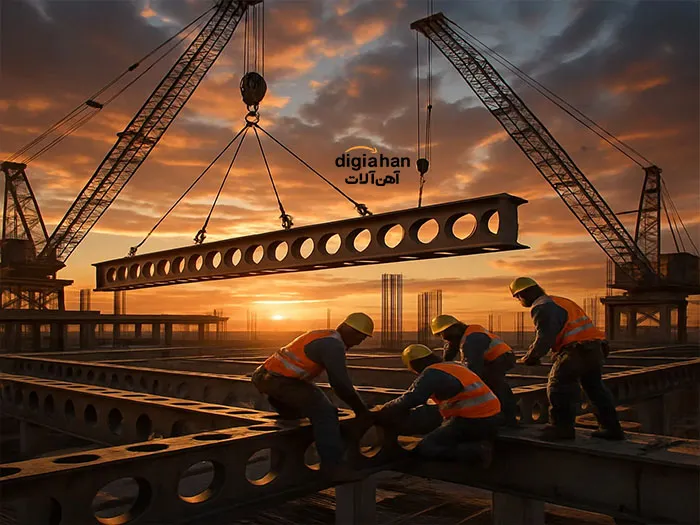

کاربردهای اصلی تیرآهن لانه زنبوری
| محل استفاده | چرا تیرآهن لانه زنبوری؟ |
| سوله ها، انبارها و کارخانه ها | پوشش دهانه های بزرگ بدون ستون مزاحم برای حرکت ماشین‌آلات. |
| پارکینگ‌های طبقاتی | کاهش تعداد ستون‌ها و افزایش فضای پارک و مانور خودرو. |
| ساختمان‌های اداری و تجاری | عبور آسان تأسیسات (برق، شبکه، تهویه) و کاهش ارتفاع طبقات. |
| پل‌های عابر و پل‌های سبک | مقاومت بالا نسبت به وزن، ساخت پل سبک تر و اقتصادی تر. |
| سالن‌های ورزشی و نمایشگاهی | پوشش دهانه های بلند برای دید کامل و بدون مانع تماشاگران. |
| معماری اکسپوز | ظاهر شکیل و صنعتی که خودش بخشی از طراحی داخلی میشه. |
کجا و چرا نباید از تیر لانه زنبوری استفاده کرد؟
هرچند تیرآهن لانه زنبوری مزایای زیادی دارد، اما همه جا انتخاب خوبی نیست. در سازه هایی که تیر باید بارهای دینامیکی مثل حرکت جرثقیل سقفی را تحمل کند، حفره های شش ضلعی می توانند باعث خستگی فلز در گوشه ها شوند.
همچنین در قاب های خمشی ویژه مناطق زلزله خیز، آیین نامه ها استفاده از این تیر را به دلیل شکل پذیری پایین محدود می کنند.
علاوه بر این، در نقاطی که نیروی برشی بسیار بالا وجود دارد،مثل تیر کنسولی کوتاه با بار سنگین، تیرآهن معمولی با جان صلب عملکرد مطمئن تری دارد. پس قبل از انتخاب، محدودیت ها را مثل کاربردها جدی بگیرید.
جمع بندی
تیر لانه زنبوری یک نمونه عالی از هوشمندی در مهندسیه؛ با همون وزن تیرآهن معمولی، مقاومت خمشی بیشتری می ده، دهانه های بلند رو راحت پوشش می‌ده و مسیر عبور تأسیسات رو هم فراهم می کنه تا فضاها کاربردی تر و شیک تر باشند. حالا که با همه جزئیات، مزایا و محدودیت هاش آشنا شدی، انتخاب نهایی بستگی به کاربری سازه، طول دهانه، نوع بارگذاری و محاسبات دقیق مهندسی دارد.
