تیرآهن ۱۴ چقدر وزن تحمل می کند؟ با عکس و جدول
در بازار آهن و فولاد، یکی از پرسش‌های رایج میان سازندگان و کارفرماها این است که تیرآهن ۱۴ چقدر وزن تحمل می کند؟ راستش جوابش هیچ وقت عدد ثابت و قطعی نیست! این تیر محبوب بسته به طول دهانه، نوع اتصال، نوع بارگذاری و حتی برند تولیدکننده اش متفاوت عمل می کند.
به همین دلیل در این صفحه از دیجی آهن، قرار است با جدول و تصویر تمام اطلاعاتی که نیاز است را درباره تیرآهن ۱۴ بدست بیآورید.

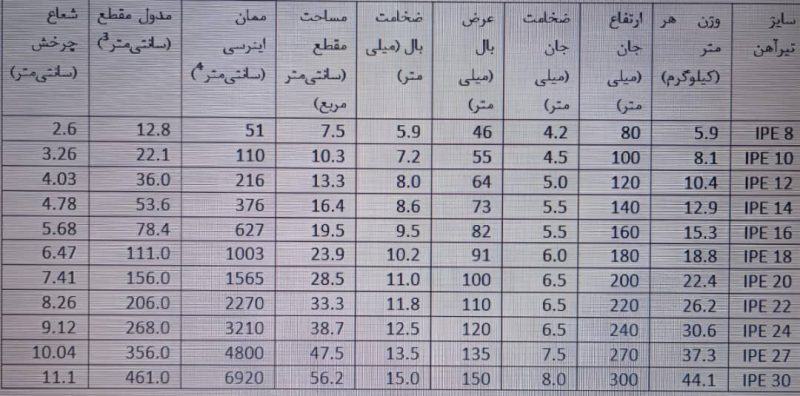

جدول تحمل وزن انواع تیرآهن
اطلاعات دقیقاً مطابق استاندارد جدول اشتال و داده های بازار ایران هست.
عوامل تعیین کننده در میزان تحمل بار تیرآهن ۱۴
در توانایی تحمل بار تیرآهن ۱۴ چهار فاکتور مهم وجود دارد، که همه آنها در ارتباط باهم میزان تحمل بار نهایی تیرآهن را تعیین می کنند.
یکی از مهم ترین عوامل در تعیین قدرت تیرآهن، طول دهانه یا فاصله بین دو تکیه‌گاه است.
هرچقدر طول تیرآهن بیشتر باشد، مقدار خم‌شدگی و خطر کمانش آن هم بیشتر می شود و در نتیجه توان تحمل بار کاهش پیدا می کند.
برای مثال، تیرآهن ۱۴ ذوب آهن با طول سه متر می تواند وزن زیادی را تحمل کند، اما اگر همین تیرآهن برای دهانه ای شش‌متری استفاده شود، ظرفیت آن به‌طور محسوسی افت می کند.
علاوه بر طول، نوع تکیه‌گاه ها هم اهمیت دارد؛ اگر اتصال تیرآهن به ستون‌ها به صورت مفصلی انجام شود (یعنی دو سر تیرآهن بتوانند کمی دوران کنند)، تحمل بار کمتر خواهد بود.
در مقابل، وقتی اتصال به‌صورت گیردار و ثابت باشد، مقاومت تیرآهن تا چند برابر افزایش می‌یابد.
عامل مؤثر دیگر، نوع بارگذاری روی تیرآهن است، اگر وزن سازه به‌صورتی متمرکز در یک نقطه وارد شود، فشار زیادی به تیر می‌رسد و احتمال خم شدن آن بالا می‌رود.
اما در حالتی که بار به‌صورت گسترده و یکنواخت در طول تیر پخش شود، تیرآهن بسیار پایدارتر عمل می کند و فشار را راحت‌تر منتقل می کند.
استاندارد ساخت تیرآهن نیز نقش مستقیم در ظرفیت آن دارد، در ایران معمولاً تیرآهن های IPE کاربرد بیشتری دارند؛ مثلاً یک شاخه ۱۲ متری تیرآهن ۱۴ اصفهان IPE حدود ۱۵۵ کیلوگرم وزن دارد.
نوع INP کمی سنگین‌تر بوده و مدل IPB یا هاش (HEB 140) به دلیل بال‌های پهن‌تر، قدرت تحمل بار بسیار بالاتری نسبت به IPE دارد و در پروژه های سنگین ساختمانی استفاده می شود.
مثال: برای فهم راحت‌تر موضوع، فرض کن یه تیرآهن ۱۴ با طول ۴ متر داری که دو سرش روی پایه ها قرار گرفته. اگر وزن فقط وسط تیر باشه، حدود ۱٫۶ تن رو تحمل می کنه، ولی اگه وزن به طور یکنواخت روی کل طول پخش بشه، حدود ۳٫۲ تن رو تاب میارورد.
این عددها تقریبی‌ان و توی کار واقعی همیشه باید مهندس سازه وزن دقیق مجاز رو حساب کند.
جدول مشخصات فنی تیرآهن ۱۴
| مشخصه فنی | مقدار | توضیحات |
| ارتفاع جان (h) | ۱۴۰ میلی متر | فاصله عمودی بین دو بال تیرآهن |
| عرض بال (b) | ۷۳ میلی متر | پهنای بال‌های بالا و پایین |
| ضخامت جان (ts) | ۴٫۷ میلی متر | ضخامت بخش عمودی وسط تیرآهن |
| ضخامت بال (tg) | ۶٫۹ میلی متر | ضخامت بال‌های افقی تیرآهن |
| وزن هر متر (G) | ۱۲٫۹ کیلوگرم | طبق جدول اشتال استاندارد |
| وزن هر شاخه ۱۲ متری | حدود ۱۵۵ کیلوگرم | این وزن معیار کیفیت و اصالت کالاست |
| سطح مقطع (A) | ۱۶٫۴ سانتی‌متر مربع | مساحت کلی مقطع فولادی |

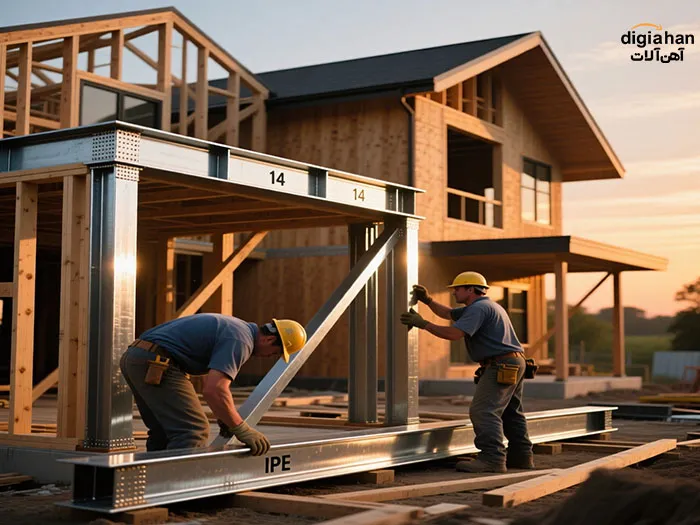

لیست کاربردهای اصلی تیرآهن ۱۴ در خانه سازی
تیرآهن ۱۴ اصفهان به خاطر وزن مناسب، مقاومت خوب و قیمت منطقی، یکی از پرمصرف‌ترین تیرآهن ها در ساختمان سازی است.
مخصوصاً در خونه های مسکونی و ویلاها که نیاز به مقاطع سبک‌تر دارن، این سایز خیلی کاربردیه. چون نه زیادی سنگینه و نه ضعف داره، برای جاهایی با دهانه‌ی معمولی مثل ۴ تا ۶ متر، انتخاب درستیه.
البته ما در مقاله بهترین تیرآهن برای ستون های خانه کاملا به این موضوع پرداخته ایم.
- به‌عنوان تیرچه در سقف‌های کامپوزیت یا طاق ضربی برای تحمل وزن سقف
- به‌عنوان شاه‌تیر در سازه های معمولی با دهانه متوسط
- به‌صورت دوبل یا جفت برای ساخت ستون در ساختمان های سبک و ویلاها
- برای نعل‌درگاهی بالای در و پنجره های بزرگ
- در ساخت خرپاهای سبک سقف سوله ها و کارگاه ها
مقایسه تیرآهن ۱۴ و تیرآهن ۲۰
برای درک بهتر جایگاه تیرآهن ۱۴، بد نیست آن را با یک سایز بزرگتر و قدرتمندتر مثلا تیرآهن ۲۰ اصفهان مقایسه کنیم. این مقایسه به شما کمک می کند تا بفهمید چرا انتخاب سایز درست، یک تصمیم مهندسی است نه سلیقه ای.
| ویژگی | تیرآهن ۱۴ اصفهان | تیرآهن ۲۰ اصفهان |
| مقاومت خمشی | مناسب برای بارهای متعارف | بسیار بالا (بیش از ۳٫۵ برابر تیرآهن ۱۴) |
| کاربرد اصلی | تیر فرعی، شاه‌تیر دهانه کوتاه، ستون سبک | شاه‌تیر اصلی دهانه بلند، ستون اصلی سازه های چندطبقه |
| وزن شاخه ۱۲ متری | حدود ۱۵۵ کیلوگرم | حدود ۲۶۹ کیلوگرم (حدود ۷۴% سنگین‌تر) |
| قیمت | مناسب | گران‌تر به دلیل وزن بالاتر |
| اجرا و نصب | نسبتاً آسان، با تجهیزات سبک‌تر ممکن است | نیازمند جرثقیل و تجهیزات سنگین |
همون‌طور که مشخصه، تیرآهن ۲۰ ذوب آهن چون وزن و اندازه‌ی بیشتری داره، برای تحمل بارهای سنگین‌تر ساخته شده و معمولاً توی شاه تیرهای اصلی با دهانه های بلند استفاده می شه. اگه بی‌دلیل ازش استفاده بشه، هزینه پروژه زیاد می شه و برعکس، اگه به جاش تیرآهن ۱۴ بذاری، ایمنی سازه را به خطر می‌اندازد.
از کدام کارخانه تیرآهن ۱۴ بخریم؟
کیفیت تیرآهن مستقیماً بر روی ظرفیت باربری آن تأثیر دارد. تیرآهنی که وزن آن کمتر از استاندارد جدول اشتال باشد، یعنی ضخامت جان و بال آن کمتر است و در نتیجه مقاومت پایین تری دارد. در بازار ایران، برندهای معتبری تیرآهن ۱۴ تولید می کنند.
و ما برای اطمینان خاطر بیشتر شما در مقاله مزایای استفاده از تیرآهن در ساختمان سازی تمام دلایل را گفته ایم.
| نام کارخانه | ویژگی های اصلی | نشان اختصاری |
| ذوب آهن اصفهان | معیار اصلی کیفیت آهن آلات، وزن دقیق و مطابق با جدول اشتال (حدود ۱۵۵ کیلوگرم)، قیمت بالاتر | ESCO |
| فولاد البرز ایرانیان | کیفیت مطلوب، مطابق با استانداردها، قیمت رقابتی | FAICO |
| فولاد اهواز | کیفیت خوب، شناخته شده در بازار به خصوص مناطق جنوبی و غربی | GCT |
در دیجی آهن، ما مفتخریم که تیرآهن ۱۴ از معتبرترین کارخانه های کشور را با ضمانت اصالت و کیفیت و با بهترین قیمت بازار در اختیار شما قرار دهیم.
جمع بندی و پاسخ نهایی
پس در پاسخ به سوال اصلی ” تیرآهن ۱۴ چقدر وزن تحمل می کند؟ ” باید بگوییم: بستگی دارد!
بستگی به طول دهانه دارد.
بستگی به نوع تکیه‌گاه ها دارد.
بستگی به شکل بارگذاری دارد.
بستگی به استاندارد و کیفیت ساخت تیرآهن دارد.
مثلا تیرآهن ۱۴ اصفهان یک مقطع فولادی فوق‌العاده کارآمد، اقتصادی و پرکاربرد است، اما قدرت آن جادویی نیست. این مقطع برای وظایف مشخصی طراحی شده و استفاده از آن در جای درست، ضامن استحکام و ایمنی سازه شماست.
برای دریافت مشاوره تخصصی رایگان، استعلام قیمت روز تیرآهن ۱۴ و خریدی مطمئن، همین امروز با کارشناسان ما در دیجی آهن تماس بگیرید.
سوالات متداول
آیا می توان به جای تیرآهن ۱۶ از دو تیرآهن ۱۴ استفاده کرد؟
این یک تصور اشتباه و خطرناک است. مقاومت سازه ای دو تیرآهن ۱۴ که کنار هم قرار می‌گیرند، با یک تیرآهن ۱۶ یکسان نیست. همیشه باید طبق نقشه های محاسباتی مهندس سازه عمل کنید و از جایگزینی سایزها بدون مشورت فنی خودداری کنید.
سبک ترین تیرآهن ۱۴ در بازار چقدر وزن دارد؟
برخی تولیدکنندگان تیرآهن هایی با وزن کمتر از استاندارد (مثلاً ۱۴۰ یا ۱۴۵ کیلوگرم در هر شاخه) تولید می کنند. این تیرآهن ها ارزان‌تر هستند اما به دلیل ضخامت کمتر، مقاومت پایین‌تری دارند و استفاده از آنها در بخش‌های حساس سازه توصیه نمی شود.
اهمیت محاسبه دقیق تحمل بار تیرآهن چقدر است؟
محاسبه دقیق، از وارد شدن بار اضافی به سازه جلوگیری کرده و به توزیع درست نیروها کمک می کند. این کار باعث افزایش عمر مفید ساختمان و کاهش خطر آسیب های ساختاری در بلندمدت می شود و ایمنی ساکنان را تضمین می کند.
تیرآهن ۱۴ چقدر وزن تحمل می کند و دوام میاورد؟
تقریبا تا ۱۵۰ کیلو را به خوبی تحمل می کند.
